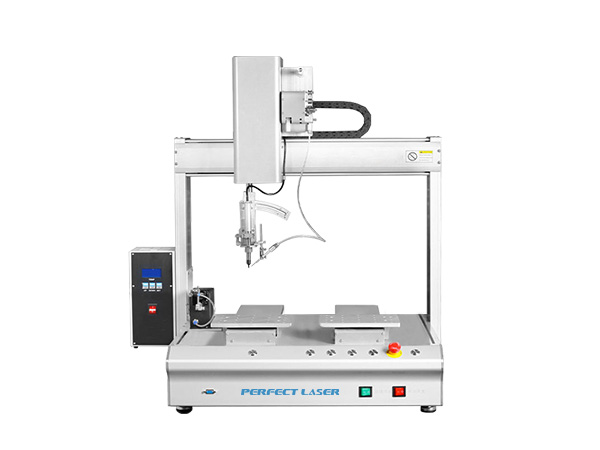

桌面式焊錫機PE-W100H擁有兩個操作平臺，可切換式焊錫系統，大大提高了焊接效率，節省時間，具有穩定的定位功能，能快速實現更換產品的種類，達到柔性焊接的效果。
采用焊錫頭保溫處理，烙鐵角度可隨意變換姿態，焊接一次成型，操作簡單，功能強大，性能穩定，無需耗材。
可選離線工作,便于生產管理，其機械結構可靠性高，節省了后期維護的時間，能提高工作效率。
1、和傳統的焊接金屬的機器相比，焊錫機具備主流配置--送錫破錫器是由DSP系統直接控制高精度步進電機實現精準送錫。
2、采用防錫爆結構，采用特殊設計的精密刀片直接在錫絲上割出細槽，比傳統的壓孔方式更優越，有效防止了錫爆現象。
3、可選萬能輔助夾具配件，實現夾具現場簡單、快速制作。
4、裝備大功率加熱控制器，保證連續焊接的穩定性。
5、具有兩個工作平臺，可切換式焊錫系統，消除因夾具裝卸造成的時間浪費。
6、采用多軸機器人和先進的運動控制算法進行聯動，模擬人手加錫的動作，有效提高了烙鐵頭的定位精度。
7、該程序內置了多維焊接方法，點焊和拖焊。所有工藝參數可由用戶自行設定。它可以模擬人手的各種高難度和微小的焊接過程。
8、可選離線工作,便于生產管理。
桌面式自動錫焊機主要應用于電子制造業，適用于混裝電路板、熱敏感元器件、SMT后端工序中敏感器件的焊接,廣泛應用于PCB焊線、連接器焊接等領域。
|
設備名稱
|
5軸桌面式單頭雙工位自動焊錫機
|
|
型號
|
PE-W100H
|
|
加工范圍
|
X=500mm Y1=300mm Y2=300mm Z=100mm R=±180°
|
|
驅動方式
|
Precision step + synchronous belt
|
|
最高速度
|
X=500mm/s, Y1=500mm/s, Y2=500mm/s, Z300mm/s, R=300dg/s
|
|
適用錫絲直徑
|
Φ0.5 ～ 1.3mm
|
|
送錫速度
|
0.1 ～ 50mm/sec
|
|
送錫分辨率
|
0.08mm
|
|
重復精度
|
±0.02mm (X/Y/Z)/±0.02°(R)
|
|
加熱功率
|
200W
|
|
溫控范圍
|
0℃～ 500℃
|
|
溫控精度
|
±2℃
|
|
記憶容量
|
4G
|
|
顯示方式
|
5 寸高亮真彩屏，1024*768
|
|
操作模式
|
手動 / 自動
|
|
運動補間功能
|
二維直線、三維直線
|
|
示教模式
|
示教采集編程
|
|
外部控制接口
|
輸入： 4 輸出：4
|
|
空氣壓力
|
4 ～ 5kg/cm2
|
|
電源
|
AC220V
|
|
尺寸
|
620 x 700 x 800mm（長×寬×高）
|
|
重量
|
65千克
|
